رادیوگرافی پرتابل برای دسترسی به مناطق دشوار در پالایشگاه: تجهیزات، مزایا، معایب و انتخاب فیلم مناسب



بازرسی غیرمخرب (NDT) در صنایع نفت، گاز و پتروشیمی نقشی حیاتی در تضمین سلامت تجهیزات، خطوط لوله و سازه‌های فلزی ایفا می‌کند. در میان روش‌های مختلف NDT، رادیوگرافی صنعتی (Industrial Radiography) به دلیل توانایی در شناسایی عیوب داخلی و حجمی جوش‌ها و فلزات، جایگاه ویژه‌ای دارد. یکی از چالش‌های مهم در پالایشگاه‌ها، دسترسی به نواحی دشوار مانند ارتفاعات، مسیرهای تنگ و نقاطی است که جابجایی تجهیزات سنگین دشوار یا غیرممکن است. در این شرایط، استفاده از رادیوگرافی پرتابل به‌عنوان یک راه‌حل انعطاف‌پذیر و کارآمد اهمیت می‌یابد.

این مقاله جامع به بررسی کامل رادیوگرافی پرتابل در پالایشگاه‌ها می‌پردازد:

• معرفی تجهیزات و لوازم مورد نیاز،
• بررسی مزایا و معایب،
• فواید کاربردی،
• معرفی فیلم‌های رادیوگرافی مناسب برای این تکنیک.

هدف ارائه یک مرجع تخصصی برای مهندسان، کارشناسان NDT، و مدیران پروژه در حوزه نفت و گاز است.



رادیوگرافی پرتابل چیست؟

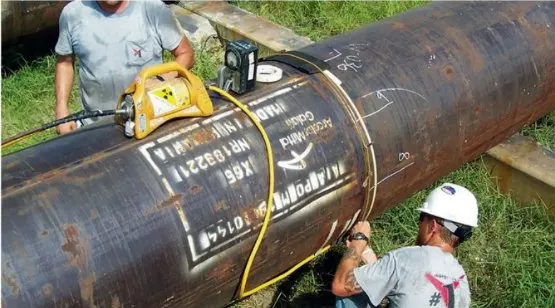

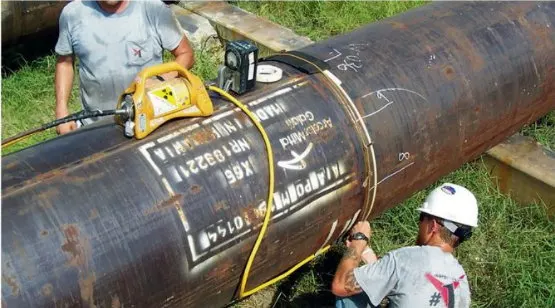

رادیوگرافی پرتابل (Portable Radiography) به استفاده از دستگاه‌ها و منابع رادیوگرافی سبک و قابل حمل اطلاق می‌شود که امکان بازرسی قطعات و سازه‌ها را در محل نصب و در شرایط دشوار فراهم می‌سازد. این روش در تضاد با رادیوگرافی ثابت (Stationary Radiography) است که معمولاً در آزمایشگاه یا محیط کنترل‌شده انجام می‌شود. در پالایشگاه‌ها که اغلب تجهیزات در ارتفاعات، مسیرهای پیچیده یا در مناطق محدود قرار دارند، حمل تجهیزات سبک و کار در محل، بهره‌وری و ایمنی را افزایش می‌دهد.

تجهیزات و لوازم مورد نیاز در رادیوگرافی پرتابل

اجرای موفق رادیوگرافی پرتابل مستلزم استفاده از مجموعه‌ای از تجهیزات تخصصی است:

۱. منابع پرتو

• دستگاه‌های اشعه X پرتابل:
  • وزن سبک، طراحی مقاوم و قابلیت کار با برق AC یا باتری.
  • محدوده انرژی بین ۲۰ تا ۳۰۰ کیلوولت.
  • مناسب برای قطعات نازک تا ضخامت‌های متوسط.
• منابع گاما (Ir-192، Se-75، Co-60):
  • به صورت کپسول رادیواکتیو در دستگاه‌های پرتابل قرار می‌گیرند.
  • قدرت نفوذ بالا برای بازرسی قطعات ضخیم‌تر.
  • طراحی کوچک و مقاوم برای کار در شرایط محیطی پالایشگاه.

۲. سیستم هدایت پرتو

• کابل‌های هدایت منبع (Guide Tube): برای هدایت پرتو به نقطه مورد نظر در فضاهای تنگ.
• کالیماتور (Collimator): جهت متمرکز کردن پرتو و کاهش تابش ناخواسته.

۳. تجهیزات ثبت تصویر

• فیلم رادیوگرافی سنتی: رایج‌ترین روش در بسیاری از پروژه‌ها.
• سیستم‌های دیجیتال پرتابل (DR/CR): سرعت بالاتر، حذف نیاز به تاریکخانه.

۴. وسایل جانبی و ایمنی

• دوزیمتر شخصی و محیطی.
• نشانگر کیفیت تصویر (IQI).
• تجهیزات حفاظت فردی (سربپوش، سپر سربی).
• تابلوها و علائم هشدار تابش.

فواید رادیوگرافی پرتابل در پالایشگاه‌ها

۱. دسترسی به نواحی دشوار: امکان بازرسی در نقاط مرتفع، فضاهای محدود و مسیرهای غیرقابل دسترس با تجهیزات ثابت.
۲. افزایش سرعت عملیات: عدم نیاز به انتقال قطعات به آزمایشگاه.
۳. کاهش هزینه‌ها: حذف هزینه حمل و توقف تولید ناشی از انتقال تجهیزات.
4. انعطاف‌پذیری بالا: قابلیت استفاده در شرایط مختلف محیطی (گرما، رطوبت، فضای باز).
5. ارتقای ایمنی بهره‌برداری: تشخیص سریع عیوب در محل و جلوگیری از بروز نشتی یا انفجار.

مزایای رادیوگرافی پرتابل

• پرتابل بودن و امکان استفاده در نقاط مختلف.
• مناسب برای پروژه‌های در حال بهره‌برداری.
• سازگاری با هر دو سیستم فیلمی و دیجیتال.
• صرفه‌جویی زمانی در پروژه‌های تعمیراتی فوری.

معایب رادیوگرافی پرتابل

• محدودیت قدرت نفوذ: دستگاه‌های X-Ray پرتابل انرژی محدود دارند و برای ضخامت‌های زیاد باید از منابع گاما استفاده کرد.
• ایمنی پایین‌تر نسبت به تجهیزات ثابت: به دلیل کار در محیط باز و حضور کارکنان دیگر در اطراف.
• کیفیت تصویر پایین‌تر (در برخی موارد): نسبت به سیستم‌های آزمایشگاهی، به‌خصوص در شرایط محیطی نامطلوب.
• نیاز به نیروی متخصص: اپراتور باید همزمان با اصول رادیولوژی، الزامات ایمنی محیط پالایشگاه را بداند.

فیلم‌های مناسب برای رادیوگرافی پرتابل

انتخاب فیلم رادیوگرافی مناسب نقش مهمی در کیفیت تصویر دارد. برخی از برندها و انواع فیلم که در رادیوگرافی پرتابل کاربرد بیشتری دارند:

• Kodak (Carestream) INDUSTREX Films:
  • مدل MX125 و AA400 برای ضخامت‌های مختلف.
  • حساسیت بالا و مناسب برای شرایط پرتابل.
• AGFA Structurix Films:
  • مدل D4 و D7 رایج در پروژه‌های نفت و گاز.
  • کیفیت تصویر خوب و پایداری بالا.
• FUJIFILM Industrial Films:
  • مدل IX100 و IX50 با دانه‌بندی ریز و کیفیت مناسب برای بازرسی دقیق.

انتخاب فیلم به ضخامت قطعه، نوع منبع پرتو و شرایط محیطی بستگی دارد. معمولاً برای کار پرتابل، فیلم‌هایی با حساسیت بالا و زمان نوردهی کوتاه‌تر ترجیح داده می‌شوند.



مقایسه سیستم فیلمی و دیجیتال در رادیوگرافی پرتابل

• فیلمی:
  • کیفیت تصویر بالا.
  • نیاز به تاریکخانه و مواد شیمیایی ظهور.
  • هزینه نگهداری و زمان بیشتر.
• دیجیتال (DR/CR):
  • سرعت بالا و نمایش فوری نتایج.
  • عدم نیاز به تاریکخانه.
  • امکان پردازش و بهبود تصویر.
  • هزینه اولیه بیشتر.



کاربردهای عملی در پالایشگاه

• بازرسی خطوط لوله در ارتفاعات یا مسیرهای باریک.
• بررسی جوش‌های مخازن و ستون‌های تقطیر.
• کنترل کیفی تجهیزات تحت فشار در نقاط غیرقابل انتقال.
• پایش دوره‌ای تاسیسات در شرایط بهره‌برداری.



رادیوگرافی پرتابل ابزاری کلیدی برای بازرسی غیرمخرب در پالایشگاه‌هاست که امکان دسترسی به نواحی دشوار و انجام تست در محل را فراهم می‌کند. هرچند معایبی همچون محدودیت قدرت نفوذ و نیاز به تمهیدات ایمنی دارد، اما مزایای آن از جمله صرفه‌جویی در زمان و هزینه، انعطاف‌پذیری بالا و افزایش ایمنی بهره‌برداری، باعث شده به‌طور گسترده در صنعت نفت و گاز استفاده شود. انتخاب تجهیزات مناسب، استفاده از فیلم‌های با حساسیت بالا و رعایت اصول ایمنی، کلید موفقیت در اجرای این روش است.
