مقدمه

یکی از مهم‌ترین مراحل کنترل کیفیت در صنایع نفت، گاز، پتروشیمی و خطوط انتقال، بازرسی غیرمخرب یا    NDT (Non-Destructive Testing) می باشد که در آزمون رادیوگرافی (Radiographic Testing یا RT) جایگاه ویژه‌ای در میان روش‌های مختلف بازرسی غیرمخرب دارد. آزمون رادیوگرافی (Radiographic Testing یا RT) می‌تواند عیوب داخلی جوش‌ها و قطعات را بدون آسیب‌زدن به تجهیز شناسایی و مستندسازی کند.

در پروژه‌های نفت و گاز، کیفیت اتصالات جوشی مستقیماً با ایمنی، قابلیت اطمینان و عمر تجهیزات ارتباط دارد. به همین دلیل استفاده صحیح از فیلم رادیوگرافی صنعتی، انتخاب تکنیک مناسب تصویربرداری، کنترل کیفیت تصویر، استفاده از IQI و تفسیر صحیح نتایج، باید بر اساس استانداردهای معتبر بین‌المللی انجام شود.

در حال حاضر استانداردهایی مانند ISO 17636-1، ISO 10675، API 1104 و ASME Section V از مهم‌ترین مراجع مورد استفاده در پروژه‌های مختلف هستند. البته انتخاب استاندارد نهایی همیشه باید مطابق قرارداد، مشخصات فنی پروژه، کد طراحی و الزامات کارفرما انجام شود.

بازرسی رادیوگرافی چیست؟

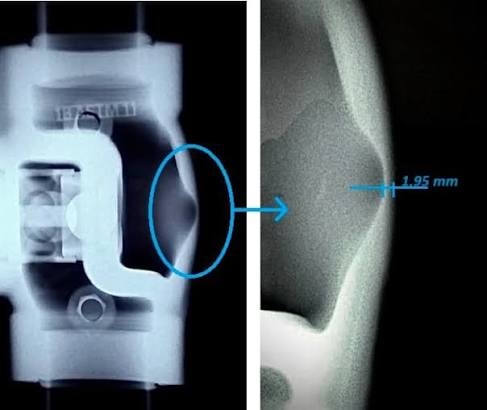

بازرسی رادیوگرافی صنعتی روشی برای آشکارسازی ناپیوستگی‌های داخلی در جوش و قطعات است که در آن از پرتوهای X یا گاما برای ایجاد تصویر استفاده می‌شود. پرتو از قطعه عبور کرده و شدت آن پس از عبور از ضخامت‌های مختلف روی یک گیرنده ثبت می‌شود.

در روش سنتی، این گیرنده فیلم رادیوگرافی صنعتی است. فیلم پس از پرتودهی در شرایط کنترل‌شده ظهور و ثبوت می‌شود و تصویر حاصل توسط بازرس واجد صلاحیت بررسی خواهد شد.

از جمله عیوبی که ممکن است با رادیوگرافی شناسایی شوند می‌توان به موارد زیر اشاره کرد:

• تخلخل یا Porosity
• سرباره محبوس یا Slag Inclusion
• عدم نفوذ یا Incomplete Penetration
• عدم ذوب یا Lack of Fusion
• ترک‌ها در شرایط قابل تشخیص رادیوگرافی
• سوختگی ریشه یا Burn Through
• برخی ناپیوستگی‌های هندسی و حجمی

یکی از مزیت‌های مهم رادیوگرافی، ایجاد یک رکورد تصویری قابل بایگانی است. به همین دلیل فیلم های رادیوگرافی صنعتی در بسیاری از پروژه‌های نفت و گاز علاوه بر نقش بازرسی، ارزش مستنداتی و کنترل کیفی نیز دارند.

مهم‌ترین استانداردهای بین‌المللی رادیوگرافی در صنعت نفت و گاز

1. استاندارد ISO 17636-1

یکی از مهم‌ترین استانداردهای بین‌المللی برای رادیوگرافی جوش، ISO 17636-1:2022 است. این استاندارد به تکنیک‌های رادیوگرافی اتصالات جوشی با استفاده از پرتوهای X و گاما و فیلم رادیوگرافی صنعتی می‌پردازد.

طبق دامنه استاندارد، ISO 17636-1 برای اتصالات جوشی ذوبی در مواد فلزی، از جمله صفحات و لوله‌ها، کاربرد دارد. همچنین این استاندارد روش انجام آزمون را مشخص می‌کند، اما معیار پذیرش عیوب را تعیین نمی‌کند؛ معیارهای پذیرش در استانداردهای مرتبط مانند سری ISO 10675 ارائه می‌شوند.

بنابراین باید میان دو مفهوم تفاوت قائل شد:

ISO 17636-1 → نحوه انجام رادیوگرافی

ISO 10675 → معیار پذیرش ناپیوستگی‌های مشاهده‌شده

این تفکیک در پروژه‌های نفت و گاز اهمیت زیادی دارد.

طبقه‌بندی تکنیک‌های رادیوگرافی در ISO 17636-1

استاندارد ISO 17636-1 تکنیک‌های رادیوگرافی را به دو کلاس اصلی تقسیم می‌کند:

• Class A: تکنیک پایه
• Class B: تکنیک با حساسیت و کیفیت بالاتر

کلاس B زمانی مورد استفاده قرار می‌گیرد که تکنیک کلاس A حساسیت کافی برای الزامات پروژه نداشته باشد.

در نتیجه انتخاب فیلم رادیوگرافی صنعتی، فاصله منبع تا فیلم، نوع منبع، شرایط هندسی، دانسیته و سایر پارامترها باید به‌گونه‌ای انتخاب شوند که کیفیت تصویر مورد نیاز استاندارد تأمین شود.

2. استاندارد ISO 10675

پس از تهیه رادیوگرافی، مهم‌ترین سؤال این است که آیا عیوب مشاهده‌شده قابل قبول هستند یا خیر. این موضوع در ISO 10675 مطرح می‌شود.

استاندارد ISO 10675-1:2021 سطوح پذیرش ناپیوستگی‌های شناسایی‌شده با رادیوگرافی را برای جوش‌های لب‌به‌لب فولاد، نیکل، تیتانیوم و آلیاژهای آن‌ها مشخص می‌کند. این استاندارد فرض می‌کند که آزمون رادیوگرافی مطابق ISO 17636-1 برای روش فیلم یا ISO 17636-2 برای روش‌های دیگر انجام شده است.

بنابراین در یک پروژه که از سیستم ISO استفاده می‌کند، فرآیند کلی می‌تواند به این شکل باشد:

Welding → RT طبق ISO 17636-1 → بررسی فیلم رادیوگرافی صنعتی → شناسایی ناپیوستگی → ارزیابی طبق ISO 10675

این موضوع نشان می‌دهد که صرف داشتن یک تصویر رادیوگرافی خوب برای تأیید جوش کافی نیست؛ تصویر باید بر اساس معیار پذیرش مشخص ارزیابی شود.

3. استاندارد API 1104 در خطوط لوله نفت و گاز

در پروژه‌های خطوط انتقال نفت و گاز، استاندارد API 1104 – Welding of Pipelines and Related Facilities یکی از شناخته‌شده‌ترین مراجع است.

API 1104 الزامات مربوط به جوشکاری خطوط لوله و تأسیسات مرتبط را پوشش می‌دهد و برای روش‌های بازرسی غیرمخرب، از جمله رادیوگرافی، الزامات و معیارهای پذیرش ارائه می‌کند.

در ویرایش بیست‌ودوم API 1104، الزامات مرتبط با بازرسی رادیوگرافی و اولتراسونیک جوش‌های محیطی خطوط لوله نیز به‌روزرسانی شده است.

یکی از نکات مهم این است که API 1104 صرفاً یک استاندارد برای تهیه تصویر نیست؛ بلکه در بخش‌های مربوط به NDT و Acceptance Criteria، نحوه ارزیابی برخی ناپیوستگی‌ها را نیز مورد توجه قرار می‌دهد.

در نسخه‌های جدید API 1104، روش رادیوگرافی می‌تواند با فیلم، فسفر ایمیجینگ پلیت، CR یا DR انجام شود؛ در هر حالت باید روش اجرایی مستند باشد و تصویر تولیدشده الزامات مربوط به حساسیت، وضوح، کیفیت تصویر و در صورت کاربرد، دانسیته را برآورده کند.

4. ASME Section V

استاندارد ASME Boiler and Pressure Vessel Code Section V نیز یکی از مراجع مهم در آزمون‌های غیرمخرب است و در پروژه‌های مربوط به تجهیزات تحت فشار، مخازن، بویلرها و برخی سیستم‌های فرآیندی مورد استفاده قرار می‌گیرد.

در پروژه‌های نفت و گاز، ASME Section V معمولاً در کنار کد یا استاندارد طراحی و ساخت تجهیز استفاده می‌شود. به بیان ساده، باید مشخص شود:

ASME Section V → روش و الزامات انجام NDT

کد ساخت یا طراحی → الزامات پذیرش و سایر الزامات تجهیز

بنابراین هنگام تهیه گزارش بازرسی، نباید صرفاً عبارت «طبق ASME» نوشته شود؛ بلکه باید دقیقاً مشخص شود کدام Section، Article و معیار پذیرش پروژه مبنا قرار گرفته است.

نقش فیلم رادیوگرافی صنعتی در کیفیت بازرسی

کیفیت فیلم رادیوگرافی صنعتی تأثیر مستقیمی بر قابلیت تشخیص عیوب دارد. حتی اگر منبع پرتو و تجهیزات کاملاً مناسب باشند، انتخاب نادرست فیلم یا شرایط نامناسب ظهور می‌تواند باعث کاهش کیفیت تصویر شود.

پارامترهای مهم عبارت‌اند از:

1. دانسیته فیلم

دانسیته نوری فیلم باید در محدوده مورد قبول استاندارد و مشخصات پروژه قرار داشته باشد. دانسیته نامناسب می‌تواند تشخیص ناپیوستگی‌ها را دشوار کند.

2. کنتراست

کنتراست مناسب به بازرس کمک می‌کند اختلاف بین نواحی مختلف تصویر را بهتر مشاهده کند.

3. وضوح تصویر

وضوح یا Definition به قابلیت مشاهده جزئیات کوچک در تصویر مربوط می‌شود و به عواملی مانند هندسه تابش، نوع فیلم، صفحه تشدیدکننده و شرایط تصویربرداری وابسته است.

4. حساسیت رادیوگرافی

حساسیت یکی از مهم‌ترین پارامترهای کنترل کیفیت است. برای ارزیابی آن از IQI یا Image Quality Indicator استفاده می‌شود.

IQI در رادیوگرافی صنعتی چیست؟

IQI وسیله‌ای است که برای ارزیابی کیفیت و حساسیت تصویر رادیوگرافی استفاده می‌شود. این ابزار به بازرس نشان می‌دهد که آیا کیفیت تصویر برای تشخیص جزئیات مورد نیاز مناسب است یا خیر.

در زمان استفاده از فیلم رادیوگرافی صنعتی، IQI معمولاً روی قطعه و در موقعیتی مشخص قرار می‌گیرد و پس از تابش، قابلیت مشاهده شاخص‌های آن روی فیلم بررسی می‌شود.

انتخاب نوع IQI، محل قرارگیری، سمت منبع یا فیلم و میزان حساسیت مورد نیاز باید مطابق استاندارد مورد استفاده و روش اجرایی پروژه باشد.

مراحل انجام بازرسی رادیوگرافی با فیلم

یک فرآیند استاندارد رادیوگرافی صنعتی معمولاً شامل مراحل زیر است:

مرحله اول: بررسی مدارک

پیش از شروع عملیات باید نقشه، WPS، مشخصات فنی، ITP، روش اجرایی RT و استاندارد پذیرش بررسی شود.

مرحله دوم: آماده‌سازی سطح

سطح جوش باید به اندازه‌ای تمیز باشد که علائم سطحی باعث ایجاد تفسیر اشتباه در رادیوگرافی نشوند.

مرحله سوم: انتخاب تکنیک

نوع منبع، موقعیت منبع، فاصله منبع تا فیلم، تعداد exposures، نوع فیلم رادیوگرافی صنعتی و سایر پارامترها تعیین می‌شوند.

مرحله چهارم: قراردادن فیلم و IQI

فیلم و IQI در موقعیت مناسب قرار گرفته و اطلاعات شناسایی جوش نیز ثبت می‌شود.

مرحله پنجم: تابش

منبع X-Ray یا Gamma در شرایط ایمنی تعیین‌شده فعال می‌شود و میزان تابش طبق روش اجرایی کنترل می‌شود.

مرحله ششم: ظهور و پردازش فیلم

فیلم پس از exposure در شرایط کنترل‌شده پردازش می‌شود. کیفیت مواد شیمیایی، دما، زمان و شرایط تاریکخانه می‌تواند بر نتیجه نهایی اثرگذار باشد.

مرحله هفتم: بررسی فیلم

بازرس واجد صلاحیت، فیلم را با استفاده از تجهیزات مشاهده مناسب بررسی می‌کند.

مرحله هشتم: ارزیابی و گزارش

ناپیوستگی‌های مشاهده‌شده ثبت و بر اساس معیار پذیرش مربوط به پروژه ارزیابی می‌شوند.

مقایسه استانداردهای مهم رادیوگرافی صنعتی

استاندارد	کاربرد اصلی	نقش در RT
ISO 17636-1:2022	رادیوگرافی جوش با فیلم	تکنیک و کیفیت تصویربرداری
ISO 10675-1:2021	ارزیابی جوش	معیار پذیرش ناپیوستگی
API 1104	خطوط لوله نفت و گاز	روش RT و معیارهای پذیرش مرتبط
ASME Section V	تجهیزات و سیستم‌های تحت کد ASME	الزامات روش‌های NDT
کد طراحی/ساخت پروژه	تجهیز، مخزن، پایپینگ و…	الزامات نهایی پذیرش

نکته مهم این است که این استانداردها الزاماً جایگزین یکدیگر نیستند. در یک پروژه ممکن است چند استاندارد به‌صورت هم‌زمان مورد استفاده قرار گیرند و هر کدام نقش مشخصی داشته باشند.

الزامات مهم ایمنی در رادیوگرافی صنعتی

رادیوگرافی صنعتی علاوه بر مسائل کیفی، یک موضوع بسیار مهم ایمنی پرتویی نیز دارد. منابع X-Ray و Gamma می‌توانند برای کارکنان و افراد حاضر در محدوده خطر ایجاد کنند.

بنابراین استفاده از فیلم رادیوگرافی صنعتی بدون رعایت الزامات ایمنی پرتویی قابل قبول نیست. محدوده کنترل‌شده، علائم هشدار، اندازه‌گیری دوز، کنترل دسترسی، تجهیزات مناسب و صلاحیت کارکنان باید طبق قوانین ملی و الزامات پروژه مدیریت شوند.

به‌خصوص در سایت‌های نفت و گاز که هم‌زمان فعالیت‌های مختلفی مانند جوشکاری، تعمیرات، عملیات فرآیندی و تردد نیروی انسانی وجود دارد، برنامه‌ریزی زمان و محدوده رادیوگرافی اهمیت زیادی دارد.

صلاحیت پرسنل بازرسی رادیوگرافی

کیفیت نتیجه RT تنها به دستگاه و فیلم رادیوگرافی صنعتی وابسته نیست. فردی که عملیات را انجام می‌دهد و فردی که فیلم را تفسیر می‌کند باید صلاحیت لازم را داشته باشند.

در پروژه‌های بین‌المللی معمولاً از سیستم‌های صلاحیت‌بخشی مانند ISO 9712 یا الزامات سازمان‌ها و کارفرمایان استفاده می‌شود. سطح صلاحیت فرد باید با وظیفه‌ای که انجام می‌دهد متناسب باشد.

بازرس باید بتواند:

• روش اجرایی RT را درک کند؛
• پارامترهای تصویربرداری را کنترل کند؛
• کیفیت فیلم را ارزیابی کند؛
• IQI را بررسی کند؛
• ناپیوستگی‌ها را شناسایی کند؛
• اندازه و موقعیت indications را تعیین کند؛
• نتایج را با معیار پذیرش صحیح مقایسه کند؛
• گزارش نهایی را به‌صورت قابل ردیابی تهیه کند.

چرا انتخاب استاندارد مناسب اهمیت دارد؟

یکی از اشتباهات رایج در پروژه‌های صنعتی این است که تصور شود هر فیلم رادیوگرافی که در آن یک عیب مشاهده نشود، الزاماً نشان‌دهنده جوش سالم است.

در واقع کیفیت RT به مجموعه‌ای از عوامل وابسته است:

منبع + هندسه تابش + فیلم + IQI + پردازش فیلم + دانسیته + وضوح + تکنیک + صلاحیت بازرس + معیار پذیرش

به همین دلیل ممکن است یک فیلم رادیوگرافی صنعتی از نظر ظاهری مناسب باشد، اما به دلیل عدم رعایت الزامات حساسیت یا تکنیک، برای پذیرش پروژه قابل قبول نباشد.

جمع‌بندی

بازرسی رادیوگرافی یکی از روش‌های کلیدی کنترل کیفیت جوش در صنایع نفت، گاز، پتروشیمی و خطوط انتقال است. استفاده صحیح از فیلم رادیوگرافی صنعتی امکان شناسایی و مستندسازی بسیاری از ناپیوستگی‌های داخلی جوش را فراهم می‌کند.

استانداردهای بین‌المللی، ISO 17636-1:2022 مرجع مهمی برای تکنیک رادیوگرافی جوش با فیلم است و ISO 10675-1:2021 معیارهای مرتبط با پذیرش برخی ناپیوستگی‌های مشاهده‌شده در رادیوگرافی را ارائه می‌کند.

استاندارد API 1104 در پروژه‌های خطوط لوله نفت و گاز نیز  اهمیت ویژه‌ای دارد و الزامات مربوط به جوشکاری و بازرسی NDT خطوط لوله را پوشش می‌دهد.

در نهایت باید تأکید کرد که استاندارد مناسب بر اساس نوع تجهیز، کد طراحی، قرارداد، مشخصات فنی پروژه و الزامات کارفرما انتخاب می‌شود. بنابراین برای دستیابی به یک نتیجه قابل اعتماد، تنها خرید یا استفاده از فیلم های رادیوگرافی صنعتی کافی نیست؛ بلکه تمام زنجیره بازرسی، از طراحی تکنیک و انتخاب فیلم تا پرتودهی، پردازش، تفسیر و پذیرش نهایی باید تحت یک روش اجرایی کنترل‌شده انجام شود.

کلید موفقیت در رادیوگرافی صنعتی، ترکیب استاندارد صحیح، تکنیک مناسب، فیلم باکیفیت، تجهیزات کالیبره، نیروی انسانی واجد صلاحیت و معیار پذیرش مشخص است.
