مقدمه

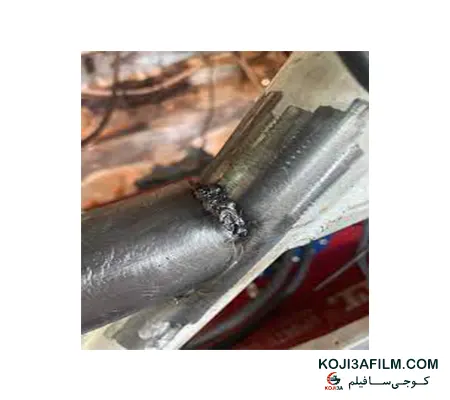

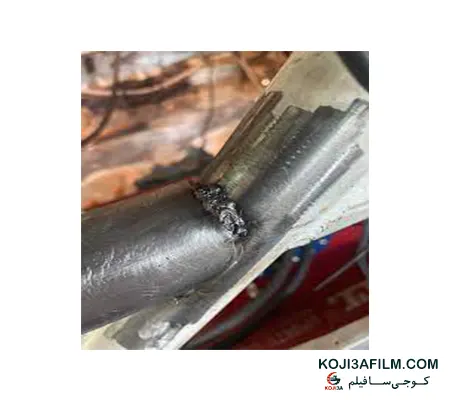

در آزمون های غیرمخرب (NDT) یکی از روش های بسیار پرکاربرد و حیاتی رادیوگرافی صنعتی (Industrial Radiography ) است. در این روش با استفاده از پرتوهای گاما یا ایکس تصویری از ساختار داخلی قطعات تهیه میشود تا عیب هایی مانند ترک، تخلخل یا ناپیوستگی شناسایی گردد.
فیلم های رادیوگرافی صنعتی ابزار اصلی ثبت این تصاویر هستند.
دو شرکت معتبر و شناخته شده در این حوزه Fuji (ژاپن) و Carestream (آمریکا) میباشند.

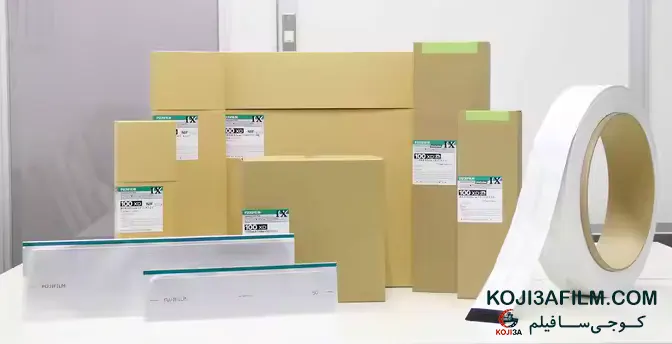

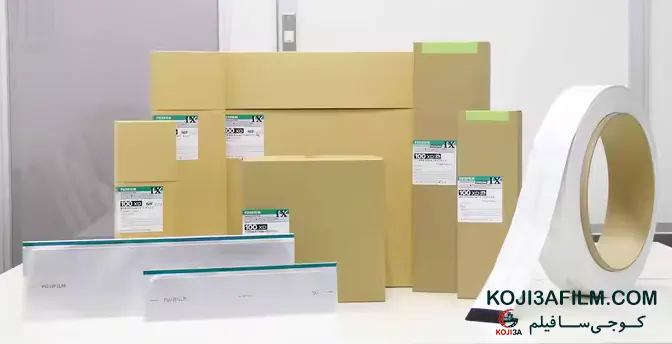

شرکت Fujifilm یکی از پیشگامان تولید فیلم های رادیوگرافی صنعتی است. این شرکت با بهره گیری از فناوری های نوین تصویربرداری فیلم هایی با کیفیت بسیار بالا و حساسیت بالا نسبت به تابش تولید میکند.فیلم های Fuji دارای کنتراست بالا و وضوح عالی هستند که برای کاربرد های حساس مانند هوافضا، پتروشیمی، نیروگاه ها و خطوط لوله و … مناسب اند.

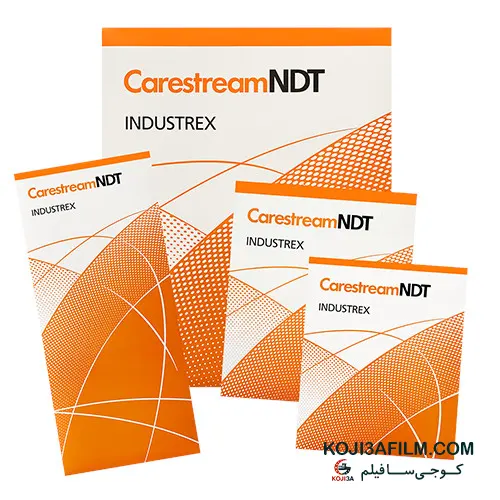

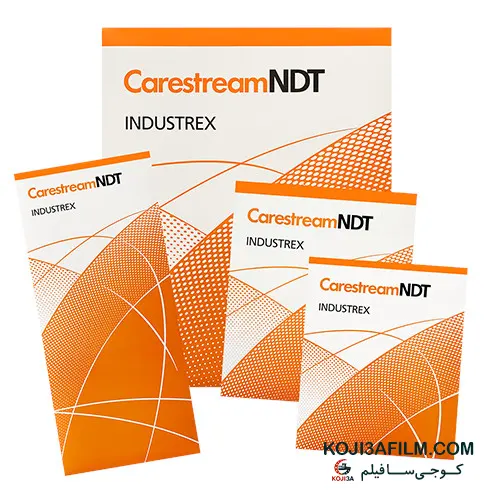

Carestream یکی دیگر از برند های معتبر جهانی در زمینه تصویربرداری پزشکی و صنعتی است. فیلم های صنعتی این شرکت با نام Industrex عرضه میشود و ویژگی هایی همچون تفکیک پذیری بالا، مقاومت فیزیکی مناسب و قابلیت استفاده با سیستم های دیجیتال را دارد.
فیلمهای رادیوگرافی صنعتی Fuji و Carestream هر دو از کیفیت، دوام و قابلیت اطمینان بالایی برخوردارند. انتخاب بین این دو برند به نیاز پروژه، حساسیت بازرسی، و بودجه در دسترس بستگی دارد. در نهایت، هر دو برند گزینهای مطمئن برای شرکتهای فعال در زمینه بازرسی غیرمخرب به شمار می آیند.
کاربردهای رایج فیلمهای رادیوگرافی صنعتی
فیلمهای رادیوگرافی صنعتی در صنایع مختلفی کاربرد دارند. در صنعت نفت و گاز برای بازرسی جوش لولهها و مخازن تحت فشار، در صنایع نیروگاهی برای بررسی وضعیت توربینها، بویلرها و قطعات حساس، در صنعت هوافضا برای اطمینان از سلامت قطعات حیاتی پروازی و همچنین در صنایع دریایی و خودروسازی برای کنترل کیفیت محصولات استفاده میشوند.
نکات نگهداری و استفاده از فیلمهای صنعتی
برای دستیابی به نتایج دقیق و قابل اعتماد، نگهداری و استفاده صحیح از فیلمهای رادیوگرافی اهمیت ویژهای دارد. فیلمها باید در محیط خشک، دور از نور و در دمای مناسب (۲۰ درجه سانتیگراد) نگهداری شوند . همچنین هنگام کار باید از تماس با رطوبت، چربی و مواد آلاینده جلوگیری شود. فرآیند ظهور و ثبوت فیلم نیز باید با دقت و تحت شرایط کنترل شده انجام گیرد تا تصویر نهایی از کیفیت مطلوب برخوردار باشد.
تحول دیجیتال در رادیوگرافی صنعتی
در سالهای اخیر با پیشرفت فناوری، گرایش به استفاده از سیستمهای دیجیتال مانند DR و CR افزایش یافته است اما فیلمهای سنتی به دلیل وضوح بسیار بالا، دقت در تشخیص عیوب ریز و پایداری تصویر در بسیاری از کاربردها همچنان مورد استفاده قرار میگیرند. بسیاری از فیلمهای Fuji و Carestream نیز قابلیت اسکن شدن و بایگانی دیجیتال را دارند.
مراحل استفاده از فیلم های رادیوگرافی
۱. آماده سازی محیط و تجهیزات
قبل از استفاده از فیلم، باید تجهیزات رادیوگرافی شامل مولد پرتو x-ray یا گاما، کاست نگهدارنده فیلم، صفحه تقویت کننده (Lead Screen) و مواد شیمیایی ظهور آماده شوند. محیط باید تاریک، خشک و بدون نویز نوری باشد.
۲. قرار دادن فیلم در کاست
فیلم درون کاست مخصوص قرار میگیرد. در دو طرف فیلم معمولاً صفحات تقویتی قرار داده میشود تا کیفیت تصویر بهتر شود. کاست باید در برابر نور و گردوغبار ایزوله باشد.
۳. قرارگیری صحیح قطعه و تابشدهی
قطعه مورد آزمون بین منبع تابش و فیلم قرار میگیرد. فاصله، زاویه تابش و شدت اشعه باید طبق استاندارد(مثل ASME یا ISO) تنظیم شود. زمان تابشدهی بسته به ضخامت قطعه و نوع فیلم تعیین میشود.
۴. فرآیند ظهور و ثبوت فیلم
پس از تابش، فیلم به اتاق تاریک منتقل میشود و در مراحل ظهور، توقف و ثبوت شیمیایی قرار میگیرد. دمای محلولها و زمان هر مرحله و شستوشوی نهایی فیلم بر کیفیت تصویر نهایی تأثیر دارد.
۵. ارزیابی و تفسیر فیلم
فیلم ظاهرشده بر اساس استانداردهای پذیرش مورد ارزیابی قرار میگیرد. اپراتور تصویر را بررسی و عیوب احتمالی را ثبت میکند.
۶. نگهداری و بایگانی فیلم

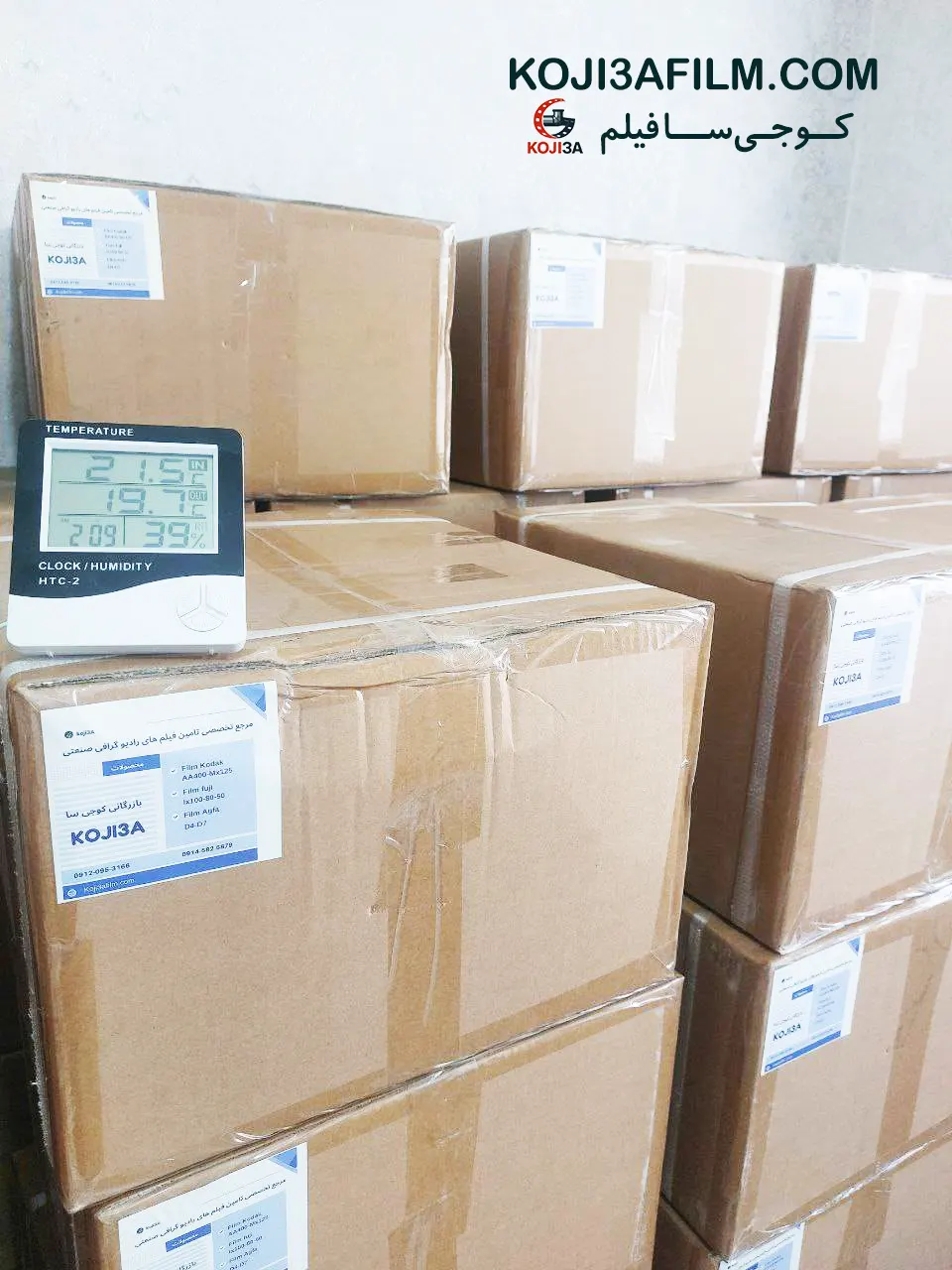

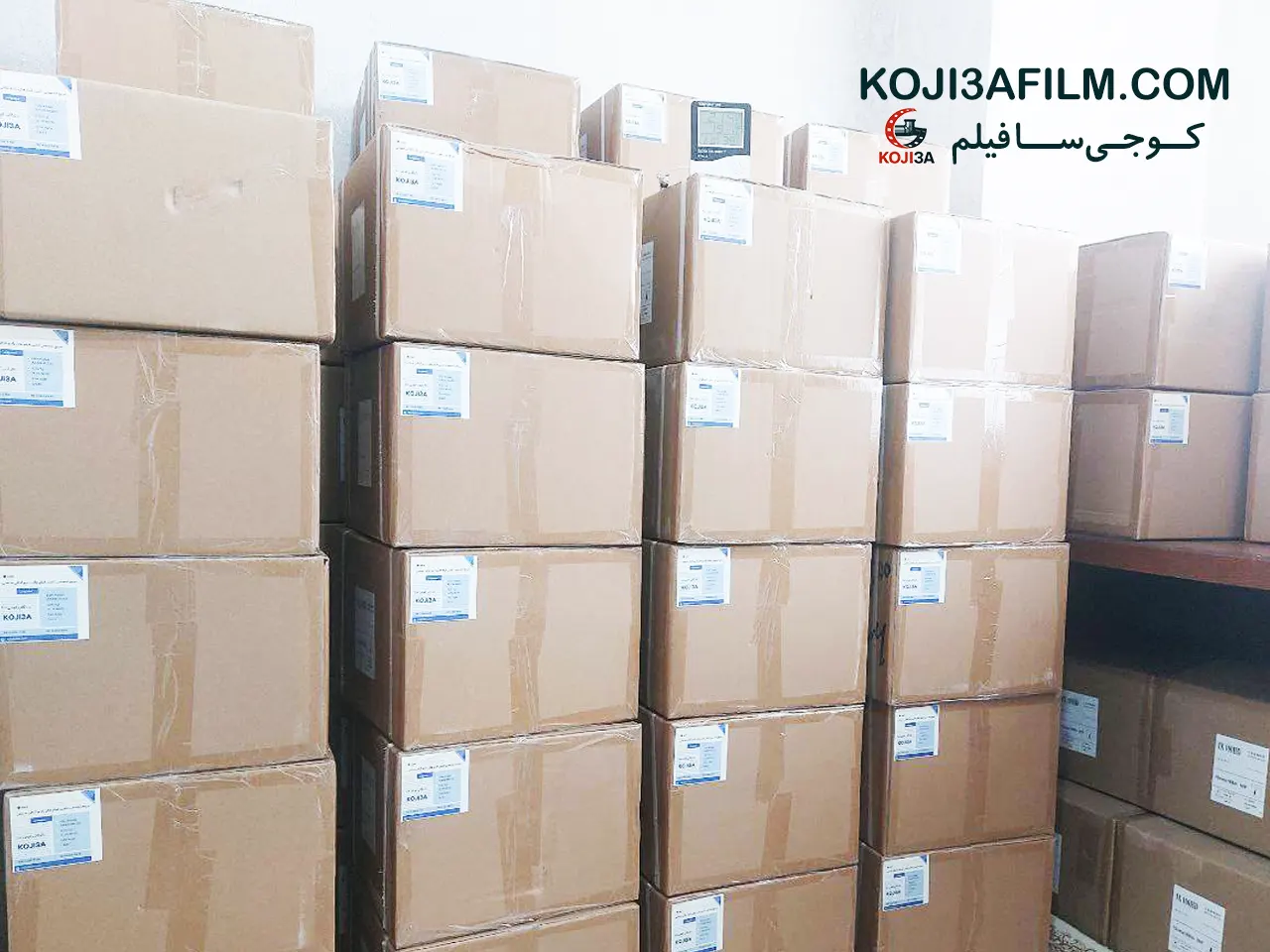

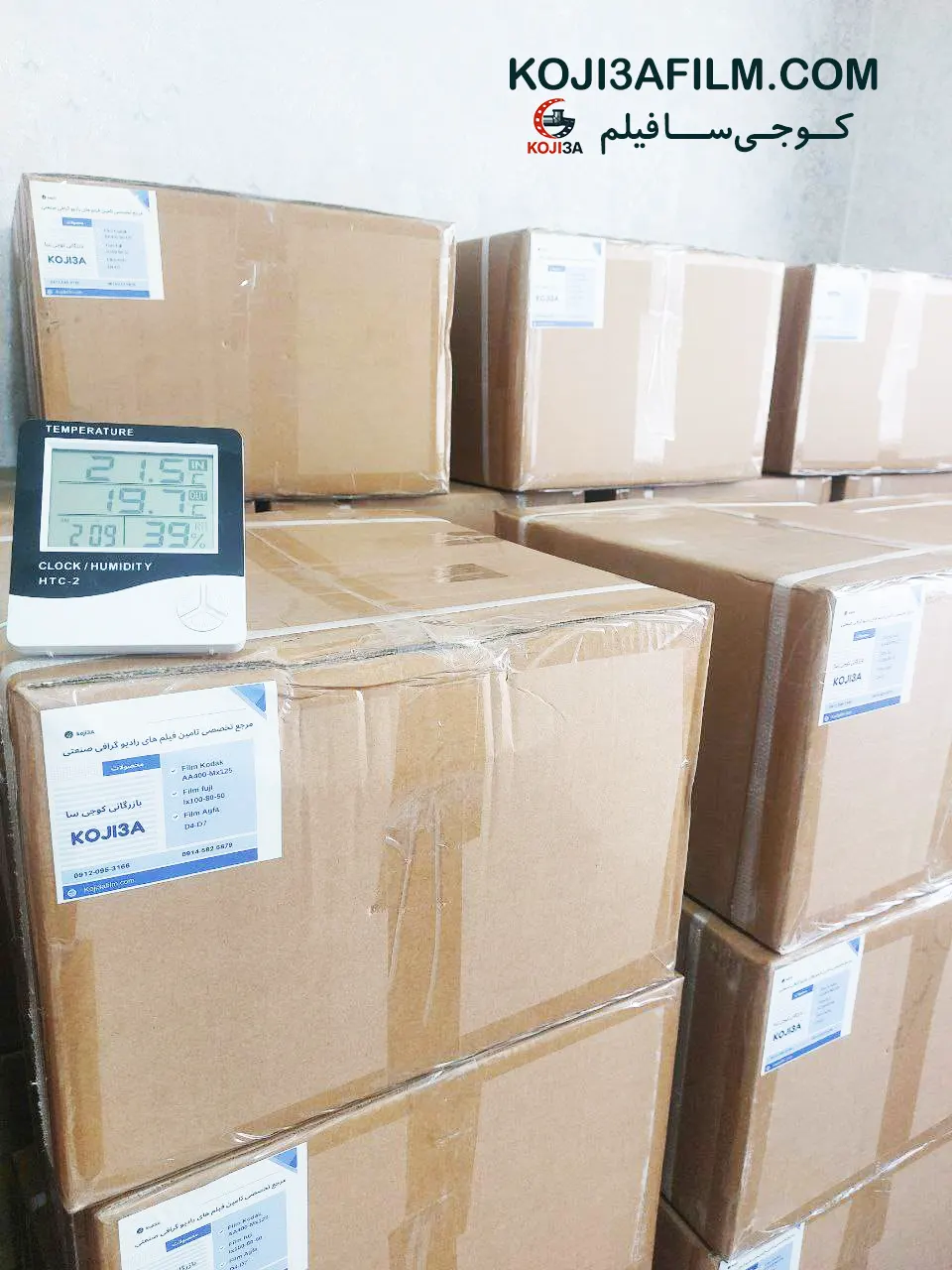

فیلمهای رادیوگرافی باید در شرایط مناسب (دمای ۱۸ تا ۲۲ درجه، رطوبت ۳۰–۵۰٪، دور از نور مستقیم) نگهداری شوند. این فیلمها در بسیاری از صنایع به عنوان سند بازرسی برای بایگانی بلندمدت استفاده میشوند.
استفاده صحیح از فیلمهای رادیوگرافی صنعتی نیازمند دقت در تمامی مراحل از آماده سازی تا بایگانی است. رعایت اصول فنی و ایمنی در این فرآیند تضمین کننده کیفیت تصویر و تشخیص دقیق عیوب میباشد.
