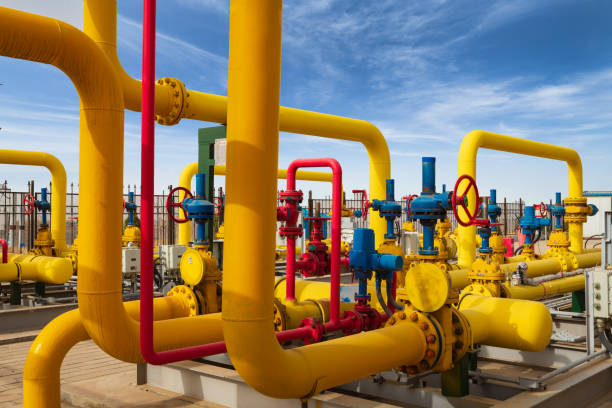

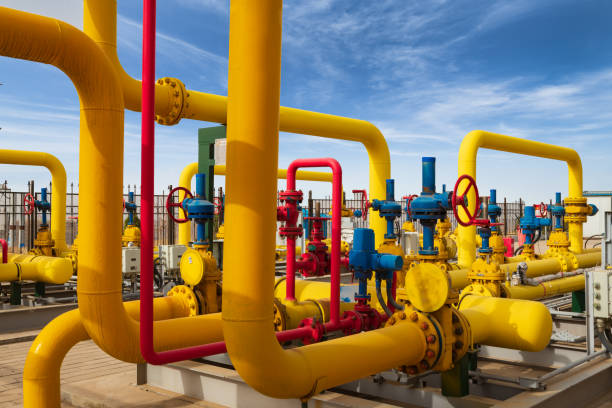

خطوط لوله در صنایع نفت، گاز و پتروشیمی نقش حیاتی در انتقال سیالات مختلف دارند. این خطوط به دلیل تماس مداوم با مواد خورنده، فشار بالا و تغییرات دما در معرض فرسایش داخلی (Erosion) و خوردگی (Corrosion) قرار میگیرند. شناسایی بهموقع این پدیدهها از اهمیت بالایی برخوردار است، زیرا هرگونه شکست در خطوط لوله میتواند منجر به نشتی، آلودگی محیط زیست، توقف تولید و خسارتهای مالی گسترده شود. خوردگی یکی از مهمترین چالشهای پیش روی پالایشگاههای نفت است. این موضوع در دهههای اخیر به دلیل وابستگی مداوم اقتصاد جهانی به صنایع مبتنی بر نفت و گاز طبیعی، توجه گستردهای را به خود جلب کرده است. با توجه به هزینه سالانه خوردگی که میلیاردها دلار تخمین زده میشود، رویکردهای مناسب برای کاهش خوردگی برای جلوگیری از خرابی داراییها به دلیل تهدید خوردگی مورد نیاز است. اطلاعات زیادی در مورد کاهش خوردگی در پالایشگاه نفت در دسترس است. با این حال، این اطلاعات در نشریات علمی مختلف منتشر شده است و جمعآوری چنین اطلاعاتی در ایجاد مجموعهای از دانش در مورد مسائل خوردگی ناشی از عملیات پالایشگاه بسیار مهم است.
یکی از روشهای پرکاربرد در بازرسی غیرمخرب (NDT) برای تشخیص این مشکلات، استفاده از رادیوگرافی صنعتی (Industrial Radiography) و بهویژه فیلمهای رادیوگرافی است. این تکنیک به کمک اشعه ایکس یا گاما، امکان تصویربرداری از دیواره داخلی لولهها را فراهم میکند و بدون نیاز به برش یا توقف طولانیمدت عملیات، اطلاعات دقیقی در اختیار تیمهای بازرسی قرار میدهد.
فرسایش داخلی و خوردگی در خطوط لوله پالایشگاهی
۱. فرسایش داخلی (Erosion)
فرسایش داخلی ناشی از حرکت سریع سیالات حاوی ذرات جامد، گاز یا مایعات خورنده است. این ذرات با برخورد به دیواره داخلی لوله موجب کاهش ضخامت، ایجاد حفره و حتی شکست موضعی میشوند. در پالایشگاهها، بهویژه در بخشهایی که تغییر مسیر جریان وجود دارد، این نوع فرسایش بسیار شایع است.
۲. خوردگی (Corrosion)
خوردگی معمولاً در اثر واکنشهای شیمیایی یا الکتروشیمیایی میان سیالات و سطح فلز رخ میدهد. این فرآیند باعث نشتی تدریجی، کاهش استحکام مکانیکی و سوراخ شدن لولهها میشود. عوامل مؤثر بر خوردگی شامل ترکیب سیال، دما، رطوبت و شرایط محیطی هستند.
اهمیت شناسایی بهموقع فرسایش و خوردگی
عدم شناسایی و مدیریت بهموقع فرسایش و خوردگی میتواند پیامدهای زیر را به همراه داشته باشد:
توقف تولید و افزایش هزینههای تعمیرات
خطرات ایمنی برای کارکنان و تجهیزات
نشت مواد شیمیایی و آلودگی محیط زیست
کاهش طول عمر خطوط لوله و تجهیزات پالایشگاهی
به همین دلیل، استفاده از روشهای دقیق بازرسی غیرمخرب به یکی از الزامات اصلی در صنایع نفت و گاز تبدیل شده است.
نقش فیلمهای رادیوگرافی در شناسایی فرسایش و خوردگی
رادیوگرافی صنعتی روشی است که با استفاده از پرتوهای پرانرژی، ساختار داخلی فلزات را آشکار میکند. در این روش، پرتو پس از عبور از لوله روی فیلم رادیوگرافی ثبت میشود و تغییرات ضخامت، ترکها و حفرهها قابل مشاهده خواهند بود. تست رادیوگرافی عموماً در بخشهای صنعتی از جمله هوافضا، تولید برق، ساخت و ساز، نفت، مواد شیمیایی و خودرو و برای انواع قطعات و اجزا استفاده میشود. این سیستم عموماً روی قطعات جوش داده شده، ریختهگری، آهنگری، کامپوزیتها استفاده میشود و علاوه بر این برای یافتن شناسایی خوردگی و اندازهگیری ضخامت دیواره نیز کاربرد دارد. در طی یک روش رادیوگرافی، یک پرتو اشعه ایکس از بدن عبور میکند. بخشی از پرتوهای اشعه ایکس توسط ساختار داخلی حفظ یا پراکنده میشوند و بقیه طرح پرتو اشعه ایکس به یک آشکارساز/شناساگر منتقل میشود تا تصویری برای ارزیابی بعدی ثبت شود. ثبت نمونه ممکن است روی فیلم یا از طریق روشهای الکترونیکی انجام شود.
مزایای استفاده از فیلمهای رادیوگرافی در خطوط لوله
وضوح بالا: فیلمهای رادیوگرافی توانایی ثبت جزئیات بسیار ریز را دارند و کوچکترین ناپیوستگیها و تغییرات ضخامت را آشکار میکنند.
ثبت دائمی: تصاویر رادیوگرافی بهصورت مستند باقی میمانند و میتوانند در گزارشهای بازرسی و بررسیهای آتی استفاده شوند.
قابلیت پوشش گسترده: این روش برای لولههای با ضخامتهای مختلف و در شرایط کاری متنوع قابل اجرا است.
مقایسه و ارزیابی طولانیمدت: امکان مقایسه نتایج در طول زمان وجود دارد و روند پیشرفت خوردگی یا فرسایش بهخوبی قابل بررسی خواهد بود.
تشخیص دقیق محل آسیب: فیلمها امکان شناسایی موقعیت دقیق فرسایش یا خوردگی در لوله را فراهم میکنند.
معایب استفاده از فیلمهای رادیوگرافی
نیاز به ایمنی پرتوی: استفاده از اشعه ایکس یا گاما مستلزم رعایت کامل اصول ایمنی پرتویی و حضور اپراتورهای آموزشدیده است.
زمانبر بودن فرآیند ظهور و ثبوت فیلم: نسبت به تکنیکهای دیجیتال، پردازش فیلمهای رادیوگرافی ممکن است زمان بیشتری ببرد.
هزینه تجهیزات و مواد مصرفی: خرید فیلمهای رادیوگرافی، مواد ظهور و نگهداری تجهیزات میتواند هزینهبر باشد.
محدودیت در شرایط محیطی خاص: در برخی شرایط (مثلاً رطوبت یا دماهای بالا) نگهداری فیلمها دشوار است.
مقایسه با روشهای دیگر بازرسی غیرمخرب
اولتراسونیک (UT): روش التراسونیک قادر به اندازهگیری دقیق ضخامت است، اما وضوح تصویری فیلم رادیوگرافی را ندارد.
اندوسکوپی: برای بررسی موضعی مناسب است، ولی پوششدهی کلی لوله را به سختی انجام میدهد.
روشهای الکتروشیمیایی: برای شناسایی نرخ خوردگی مفیدند، اما تصویر واضحی از محل و شدت آسیب ارائه نمیدهند.
بنابراین، فیلمهای رادیوگرافی همچنان یکی از معتبرترین و پرکاربردترین ابزارها برای شناسایی خوردگی و فرسایش داخلی خطوط لوله پالایشگاهی به شمار میروند.
شناسایی فرسایش داخلی و خوردگی در خطوط لوله پالایشگاهی یکی از مهمترین مراحل در حفظ ایمنی، کاهش هزینهها و افزایش طول عمر تجهیزات است. روش رادیوگرافی صنعتی با استفاده از فیلمهای رادیوگرافی باکیفیت، امکان تشخیص دقیق ناپیوستگیها، حفرهها و کاهش ضخامت دیواره لوله را فراهم میکند. هرچند این روش نیازمند رعایت نکات ایمنی و صرف زمان بیشتر برای پردازش فیلم است، اما به دلیل وضوح بالا، قابلیت ثبت دائمی و پوشش گسترده، همچنان بهعنوان یکی از بهترین روشهای بازرسی غیرمخرب شناخته میشود.
شرکت کوجیسا، بهعنوان یکی از تأمینکنندگان معتبر فیلمهای رادیوگرافی صنعتی، با همکاری برندهای معتبر جهانی، آماده ارائه محصولات اورجینال و باکیفیت به صنایع نفت، گاز، پتروشیمی و نیروگاهی است. ما علاوه بر تأمین فیلمهای رادیوگرافی، آماده ارائه خدمات مشاوره تخصصی در انتخاب مناسبترین نوع فیلم برای کاربردهای مختلف شما نیز هستیم. هدف ما حمایت از صنایع داخلی در مسیر ایمنی و بهرهوری بالاتر است.
